高频淬火工作是什么原理呢，这个是一个非常技术的问题，这个制作工艺通�；嵩谥谱鞲植幕蛘呓鹗襞浼梢杂玫�，淬火是利用高压电流经过金属表面产生热能，从而达到加热的作用，接下来就为大家讲解一下关于高频淬火制作原理。

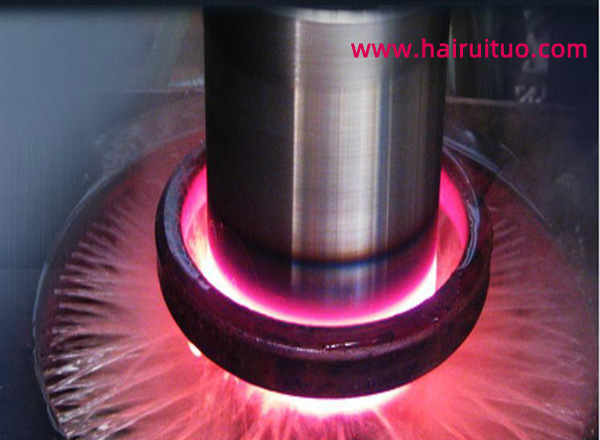

高频淬火工作的原理：
利用电流的集肤效应，在零件表面形成电流进而加热工件，实现心部和表面不同的热处理状态;
其中根据电流频率的不同分为工频、中频和高频。分别针对不同的淬硬深度和工件大小。
高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。
中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。
工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件(直径Ø300mm以上，如轧辊等)的表面淬火。
将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。常用的淬冷介质有盐水、水、矿物油、空气等。淬火可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件(如齿轮、轧辊、渗碳零件等)。通过淬火与不同温度的回火配合，优造节能可以大幅度提高金属的强度、韧性及疲劳强度，并可获得这些性能之间的配合(综合机械性能)以满足不同的使用要求。另外淬火还可使一些特殊性能的钢获得一定的物理化学性能，如淬火使永磁钢增强其铁磁性、不锈钢提高其耐蚀性等。淬火工艺主要用于钢件。常用的钢在加热到临界温度以上时，原有在室温下的组织将全部或大部转变为奥氏体。随后将钢浸入水或油中快速冷却，奥氏体即转变为马氏体。与钢中其他组织相比，马氏体硬度最高。钢淬火的目的就是为了使它的组织全部或大部转变为马氏体，获得高硬度，然后在适当温度下回火，使工件具有预期的性能。淬火时的快速冷却会使工件内部产生内应力，当其大到一定程度时工件便会发生扭曲变形甚至开裂。为此必须选择合适的冷却方法。优造节能根据冷却方法，淬火工艺分为单液淬火、双介质淬火、马氏体分级淬火和贝氏体等温淬火4类。
淬火效果的重要因素，淬火工件硬度要求和检测方法：
淬火工件的硬度影响了淬火的效果。淬火工件一般采用洛氏硬度计，测试HRC硬度。淬火的薄硬钢板和表面淬火工件可测试HRA的硬度。厚度小于0.8mm的淬火钢板、浅层表面淬火工件和直径小于5mm的淬火钢棒，可改用表面洛氏硬度计，测试HRN硬度
使用高频淬火很多金属配件等，目前在很多工厂以及施工人员或者施工团队会使用这一技术，不过淬火也有缺点，就是因为温度太高降温还要采取一些技术手段。
什么材料可以高频淬火加工达到要求 高频淬火和调质工艺的关系与区别 高频淬火提高材料硬度不足问题 轴类高频淬火设备出现淬火裂纹原因与预防措施 影响高频淬火的长度尺寸 齿淬高频淬火齿轮淬火机床有哪些类型 高频淬火设备有哪些感应淬火炉哪家好 高频淬火机和超高频淬火炉有什么区别 通用高频淬火机床设备特点与用途 高频淬火原理及方法
粤公网安备 44190002003728号
